夹芯保温墙板保温连接件

    夹芯保温墙板保温连接件采用优质、精选耐碱FRP和工程塑料制成，主要用于连接预制混凝土夹芯保温墙体内、外叶混凝土墙板与中间保温层，其主要作用是抵抗两片混凝土墙板之间的拉压及层间剪切作用，维护夹芯保温墙板的整体性。

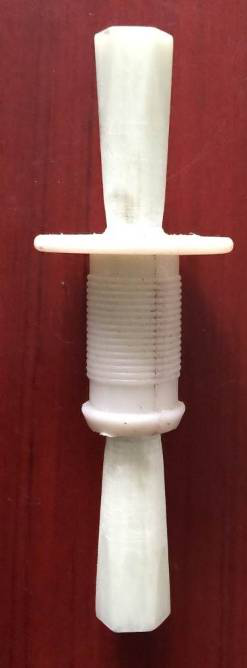

保温连接件示意图

预制夹芯保温墙板断面及保温连接件示意图

产品特点

① 材质优良，强度高、整体刚度大，连接安全可靠；
② 避免形成冷、热桥，能有效阻断热传递；
③ 能有效起到限位作用，可避免混凝土板过度挤压保温材料，影响保温效果；
④ 能有效抵抗混凝土及环境侵蚀，耐久性好；
⑤ 构造科学、合理、简单，锚固效果好，性能可靠，使用方便；

⑥ 性价比高。

性能指标
       产品FRP连接杆抗拉、抗压、抗剪强度及弹模接近母材强度，连接件强度和整体刚度可保证预制夹芯墙板保护层、保温层及结构层之间的整体性，避免保护层及保温层在自重、地震、风及温度收缩变形等荷载综合作用下开裂、脱落。
       保温连接件基本构成示意图见下图，常用保温连接件主要尺寸参数见下表。

FRP连接件材料力学性能指标

常用保温连接件主要尺寸参数一览

施工工艺
       首先敷设钢模（有外饰面时铺设外饰面），绑扎保护层钢筋，浇筑混凝土；然后敷设保温材料并按设计要求开小孔，在保护层混凝土初凝前将保温连接件无法兰一端穿过保温材料小孔插入保护层混凝土内，另一端外露；待保护层混凝土达到一定强度后，绑扎内侧墙板受力部分的钢筋，浇筑混凝土并振捣，此时保温连接件外露部分埋入内侧混凝土内，最后养护成型后即形成夹芯保温墙板，具体构造形式见下图。
