自承式钢筋桁架楼板

       钢筋桁架楼板是将楼板中的上下层钢筋在工厂加工成空间桁架的形式，并通过斜腹杆连接成整体，再将镀锌压型钢板与该桁架焊接在一起，然后在钢板上面浇筑混凝土，形成钢筋桁架混凝土楼板（图3.2-16）。使用该模板不需要架设支架及安装模板，底部镀锌压型的钢板仅做模板用，并不替代受力钢筋，所以不需考虑防火喷涂及防腐维护的问题。

       自承式钢筋桁架楼承板的设计科学合理，可以减少施工现场的钢筋绑扎工作量。由于钢筋桁架在工厂焊接，故上下两层钢筋间距及混凝土保护层厚度能够得到保证，钢筋桁架均匀分布在底模板上，受力均匀。因钢筋桁架为三角梁设计，净空高度比压型钢板和现浇混凝土楼承板提高，为后期的配筋，布线等配套施工提供了最大的空间和方便。

       在该楼板体系中，钢筋桁架起着至关重要的作用：减少施工阶段的支撑，提供楼板的刚度；使用阶段上下弦钢筋可以代替楼板中的受力钢筋；将绑扎钢筋的方式改为焊接，使连接更为可靠；将一般楼板中平行分布的受力钢筋转变为稳定的空间桁架，提升其整体刚度；由于钢筋直径以及桁架的高度均可以变化，故能满足各种实际工程的需要；一般采用标准化生产，产品的精度和质量可以得到保证；底部钢板可作为施工阶段的模板，从而减少模板用量。

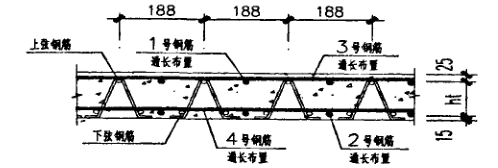

某工程自承式钢筋桁架楼板设计图
